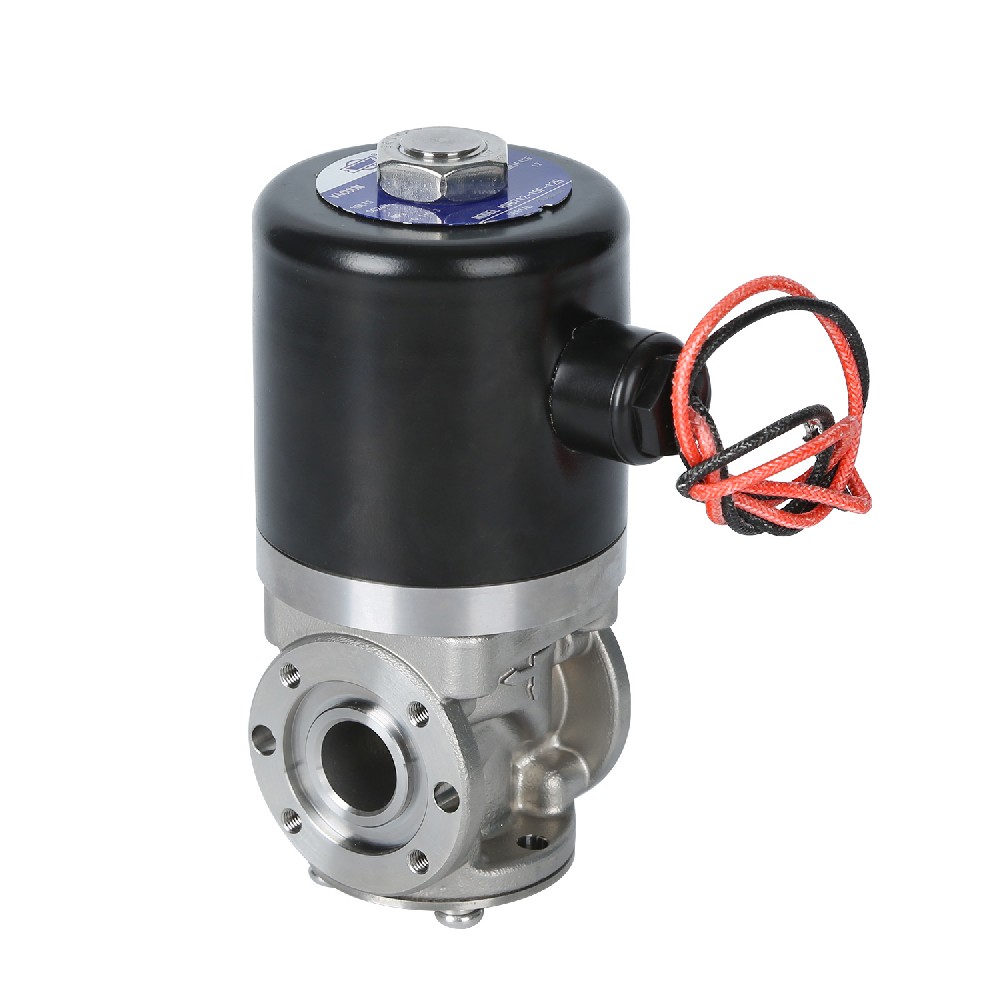

GZK712 系列高真空用電磁閥：大口徑真空控制的理想之選

全面規格參數

• 適用范圍：可用于真空及惰性氣體，使用壓力范圍廣泛，不同型號涵蓋 1.3×10??~3.0×10?Pa 等區間，能滿足多樣真空工況需求。

• 性能表現：通徑有 φ12 和 φ15 兩種規格，Cv 值根據方向不同有所差異，直管方向可達 4.3，L 方向可達 4.7，保證了較好的流量控制能力；最高工作壓力差在 0.1~0.3MPa 之間，背壓最高為 0.1MPa，適配不同壓力條件。

• 密封與耐用：閥座泄漏和外部泄漏均控制在 1.0×10??Pa?m3/s（He）以下，密封性能卓越；耐壓力達 0.5MPa，流體溫度適應 5~55℃，環境溫度適應 0~55℃，頻率控制在 10 次 /min 以下，確保穩定運行。

• 電氣特性：額定電壓包括 AC100V、AC200V（50/60Hz）及 DC24V，電壓波動范圍為額定電壓 ±10%；功耗方面，AC 規格最高 32.5W，DC 規格為 40W；絕緣等級分為 B 級（130）和 H 級（180），滿足不同安全要求。

型號與結構細節

• 通過型號可清晰區分系列尺寸（70mm）、連接方式（如法蘭 φ52）、通徑、絕緣等級、選擇項（如帶 HP 端子箱、輔助法蘭等）及電壓等信息，例如 “GZK712-15F-12H-DC24V” 即代表特定配置的產品。

• 內部構造：核心部件材質優良，靜鐵芯采用 SUS405、SUS316 等不銹鋼，動鐵芯結合不銹鋼與 FKM、PFA 等材料，O 形圈為 FKM 材質，閥體采用 SCS13，彈簧和底蓋為 SUS304 不銹鋼，確保部件耐用性與兼容性。

• 安裝與尺寸：外形尺寸經過精密設計，不同部位參數明確，輔助法蘭尺寸適配配管需求，訂購輔助法蘭時隨附安裝螺栓和 O 形圈，安裝方式靈活自由，便于系統集成。

實際使用案例

• 半導體制造領域：在半導體芯片制造企業的真空鍍膜工藝中，需精確控制真空環境下的氣體流量。GZK712 系列電磁閥憑借其大口徑通徑和精準的流量控制能力，確保了鍍膜材料氣體穩定且按工藝要求流量輸送至真空鍍膜腔室。其卓越的密封性能有效防止了外界氣體混入，保證了鍍膜的高質量和一致性，大幅降低了次品率，提高了生產效率與產品品質。

• 光伏產業：在太陽能電池板生產的企業中，在電池板真空涂覆環節采用了 GZK712 系列電磁閥。該電磁閥能快速響應系統控制信號，及時開啟和關閉真空管路中的氣體通道。在涂覆不同材料時，根據工藝要求精準調節氣體流量，使得涂覆層厚度均勻，提升了太陽能電池板對光能的轉化效率，增強了產品在市場上的競爭力。

• 科研實驗室：在高校的材料研究實驗室，在進行高溫超導材料制備實驗時，需構建高真空且穩定的實驗環境。GZK712 系列電磁閥用于控制真空系統中惰性氣體的充入與排出。其穩定的性能在頻繁的實驗操作中表現出色，保證了實驗過程中真空度和氣體流量的精確控制，為科研人員成功制備高質量的高溫超導材料提供了有力支持，助力科研項目順利推進。

無論是在大型真空設備、工業真空系統等領域，GZK712 系列高真空用電磁閥都以其大口徑優勢、精準控制和穩定性能，為復雜真空環境下的流體控制提供有力支持。
