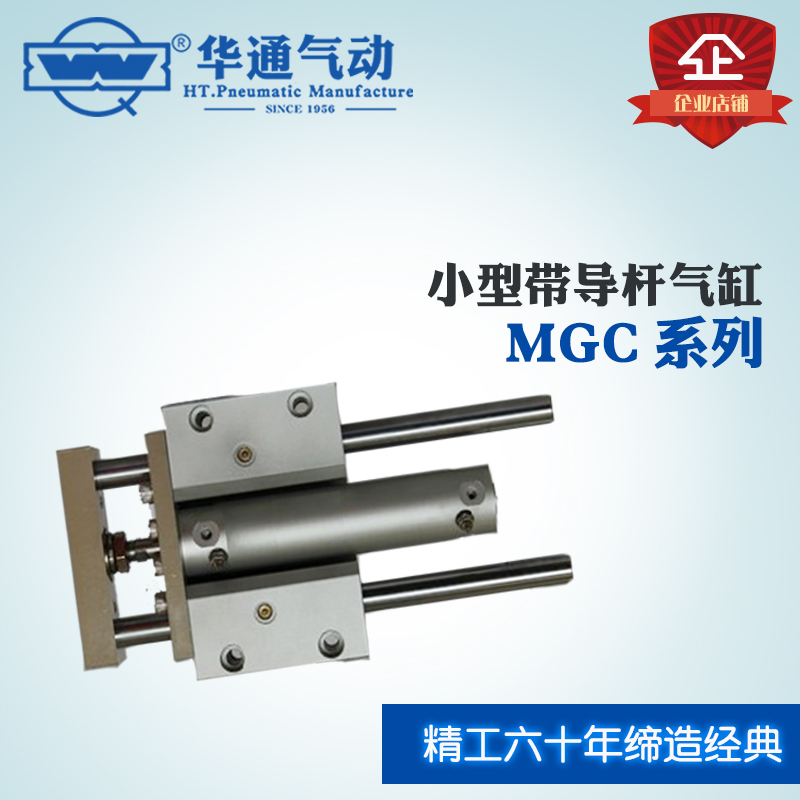

小型帶導桿氣缸 MGC 系列
產品特點：
內置油壓吸震器 / with oil cushion
附有調行程裝置 / stroke adjustable
側面負載抵抗力強 / high bending strength
不搖轉精度高 / no rational
導向桿的軸承可選擇滑動或滾珠導向軸承/two bearing: slide/ball bushing bear ing.
技術參數 Specification
內徑 bore(mm) 20 25 32 40 50
流體 fluid 空氣 / air
動作形式motion type 雙動 / double action
保證耐壓力 Ensured pressure resistance [ Mpa(kgf/cm2) ] 1.5（15.3）
最高使用壓力Max operating pressure [ Mpa(kgf/cm2) ] 1.0（10.2）
最低使用壓力 Min operating pressure [ Mpa(kgf/cm2) ] 0.15（1.5）
工作溫度 / Working temp. (℃) -5~ 50
活塞速度 / piston speed (mm/s) 50~750
緩沖 / cushion 氣緩沖(氣缸本身) / air cushion
行程 公差 / stroke tolerance (mm)
+1.9
+0.2
* 潤滑 / lubricate 不需要 / no need
軸承 / bearing 滑動軸承/ 滾珠導向軸承 // slide / ball bushing
活塞桿不轉動精度
Accuracy of the piston rod
does not rotate
滑動軸承 / slide ±0.1° ±0.09° ±0.08° ±0.08° ±0.06°
滾珠導向軸承 / ball bush bearing ±0.06° ±0.05° ±0.04° ±0.04° ±0.04°
接管口徑 / pipe size M5 1/8 1/4
* 如需潤滑，請用透平1號油ISOVG32 &
我們的研發團隊&實驗室
華通氣動專業的技術研發團隊，擁有博士、碩士、本科學歷20余人，獲得多項國家級專利。與多家知名高校有技術研發合作，密切結合市場需求，開展研發工作。
目前已獲得發明專利十一項、實用新型專利五十多項、外觀專利三項。
技術中心還擁有600平米完整的氣動產品專業實驗室，可進行各類相關的氣動/物理/模擬/壽命試驗。各類檢測設備50余臺。其中20余臺為我公司技術中心自主研發制造的檢測設備。
壽命測試臺 |
沖擊試驗機 |
高低溫試驗箱 |
三坐標測量儀 |
超聲波探傷儀 |
液壓萬能試驗機 |
電動布洛維硬度計 |
半自動沖擊機 |
生產制造能力
|
華通氣動全廠擁有自動化流水線和檢測設備130余臺，從美國、日本、韓國、臺灣等地引進一流的制造裝備工藝。擁有智能機器人加工生產線、美國哈挺加工中心、日本津上走心式車銑復合加工中心、刀塔式雙頭復合車、全自動數控機床、智能裝配線。月度產能各類控制閥10萬套以上。 |
華通氣動車間生產制造能力
高精度自動送料數控車床 |
加工中心車間 |
|
|
質量保證能力
—— 先進的智能化檢測線
|
|
|
|
—— 智能的產品裝配線
通過視覺檢測相機、接近傳感器、對射光纖傳感器等檢測手段，嚴格控制過程中的錯裝、漏裝。
—— 質量管理體系認證
ISO/TS22163:2017 軌道交通體系認證 |
IATF16949: 2016 汽車行業質量管理體系認證 |
ISO9001: 2015 質量管理體系認證(ISO9000) |
非標氣缸定制，我們擁有以下相關技術的氣缸定做，歡迎來圖來樣非標ODM、OEM定制
水循環降溫技術
氣液轉換增壓技術
多級伸縮技術
精準定位技術
集成自控技術
高頻往復技術
智能集成控制技術
防轉技術
耐高溫、耐低溫、耐腐蝕
