插入式直通穿板管接頭

安裝及應用

一、JC系列插入式管接頭，適用于連接硬質、半硬質尼龍管、塑料管，最大工作壓力為1.0MPa。該系列管接頭安裝方便，密封可
靠，接管牢固、美觀。
二、1、氣管切斷后去除毛刺， 將氣管一端插入接頭插口內(一定要插到底)即可達到牢固的連接和密封。
2、拆卸氣管時，用姆指將接頭卡套壓進，輕輕用力即可將氣管拔出。
3、氣管反復多次拔出后，應剪去端部磨損部份，修平后繼續使用。
4、直角、三通、四通等終端管接頭，安裝后，僅需旋轉接頭體，即可調整接頭的接管方向。
• 標記示例：
①：插入式三通終端管接頭 公稱通徑 Ø6MM JC-3T-Z6 M10×1
②：插入式三通終端變徑管接頭 公稱通徑 Ø6MM B=8MM C=Ø4MM JC-3T-Z6-8-4 M10×1

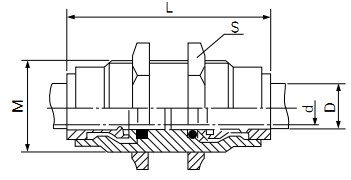

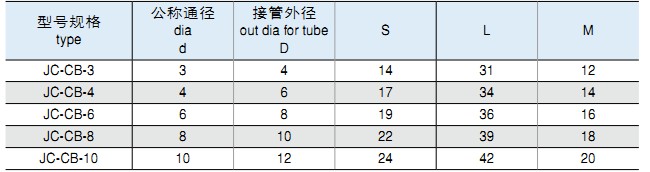

外形尺寸
